NdFeB Neodimyum Mıknatıslar

Günümüzde piyasada bulunan en güçlü manyetik malzemedir. Büyük ölçüde neodim, demir ve bor alaşımından yapılmıştır ve kimyasal formülü Nd2Fe14B'dir. NdFeB neodimyum (neodyum)  mıknatıs, yüksek zorlayıcı kuvvetlerle küçük boyutta yüksek manyetik enerji sergiler. Uygulama örnekleri arasında sabit mıknatıslı motorlar, hoparlörler, manyetik ayırıcılar, rüzgar enerjisi jeneratörleri, bilgisayar sabit diski ve MRI cihazları sayılabilir.

Avantajları;

  • Çağdaş mıknatıslar arasında en güçlü kalıcı mıknatıstır.
  • Ana hammaddesi olan demir ucuz olduğundan ve nadir toprak neodimyum rezervi samaryumunkinden 10-16 kat daha fazla olması nedeni ile maliyeti samaryum kobalt mıknatıslarından çok daha düşüktür.
  • Neodimiyum demir bor mıknatısların işlenebilirlik özellikleri samaryum kobalt mıknatıslardan ve alniko mıknatıslardan daha iyidir ve karmaşık şekilleri kesmek, delmek ve işlemek daha kolaydır.

Dezavantajları;

  • Yüksek sıcaklıkta kullanıldığında büyük manyetik kayıp yaşar. Çalışma sıcaklığı genel olarak, yaklaşık 80 ⁰C ve sıcaklık dayanımı arttırılmış özel modellerinde maksimum çalışma sıcaklığı 220 ⁰C ulaşabilir.
  • Malzeme çok fazla neodimyum ve demir içerdiğinden paslanması kolaydır.  Bu nedenle neodimiyum demir bor mıknatısların yüzeyi kaplanmalıdır. Nikel, çinko, altın, krom, epoksi reçine vb. ile kaplanabilir.
  • Toz metalürjisi ile üretildiği için kırılgan malzemelerdir.

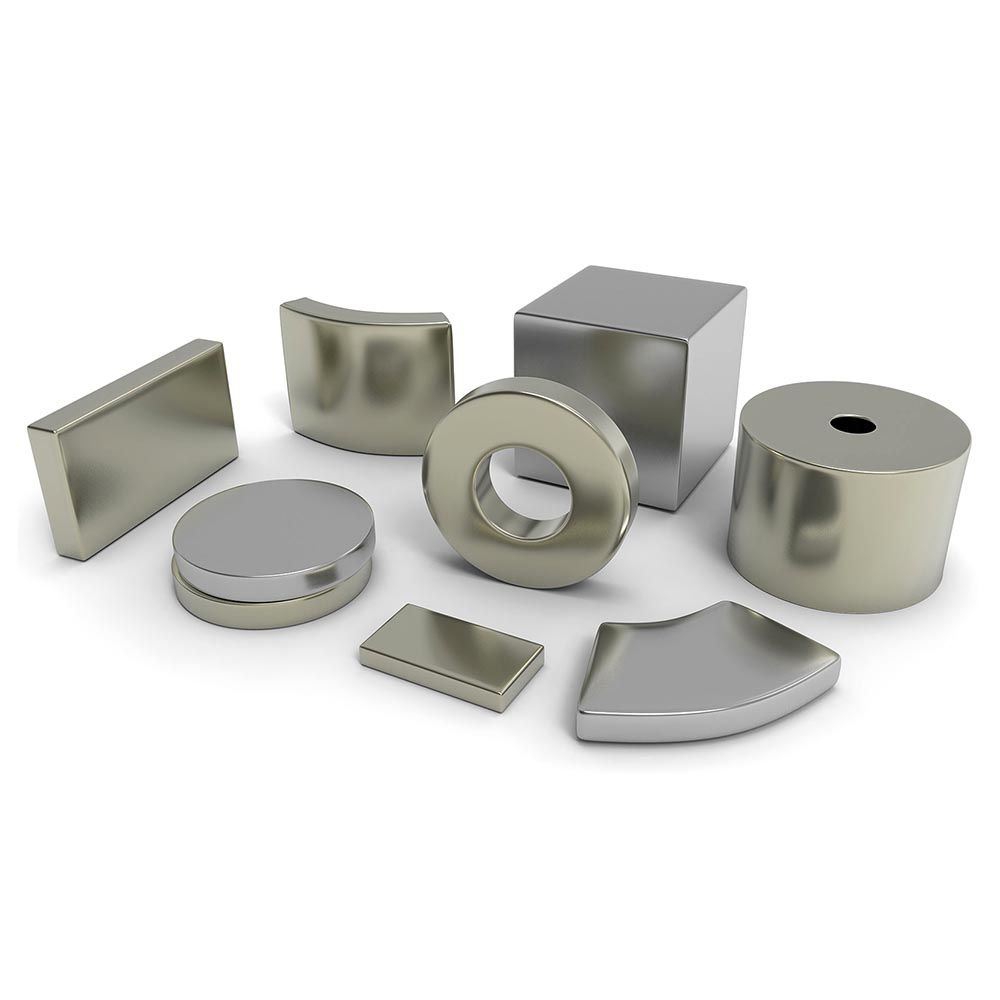

Neodimyum mıknatıslar şekillerine göre aşağıdaki gibi çeşitlere sahiptir. En geniş Neodimyum mıknatıs çeşitliliğini sizlere sunuyoruz.

  Kalıcı Mıknatıslanma Zorlayıcı Kuvvet İçsel Zorlayıcı Kuvvet Maximum Enerji Çalışma Sıcaklığı
Derecesi Br (KG) HcB (KOe) Hci (KOe)  BHmax(MGOe) Tmax
N33 1.17-1.14 ≥10.5 ≥12.0 31-33 80⁰C
N35 11.8-12.2 ≥10.9 ≥12.0 33-36 80⁰C
N38 12.2-12.6 ≥11.3 ≥12.0 36-39 80⁰C
N40 12.6-12.9 ≥11.4 ≥12.0 38-41 80⁰C
N42 12.9-13.3 ≥11.5 ≥12.0 40-43 80⁰C
N45 13.3-13.7 ≥11.0 ≥12.0 43-46 80⁰C
N48 13.7-14.1 ≥10.5 ≥11.0 45-49 80⁰C
N50 14.0-14.5 ≥10.5 ≥11.0 47-51 80⁰C
N52 14.3-14.8 ≥10.5 ≥11.0 49-53 80⁰C
N55 14.7-15.1 ≥10.5 ≥11.0 53-56 80⁰C
N35M 11.8-12.2  ≥10.9 ≥14.0 34-36 100⁰C
N38M 12.2-12.6 ≥11.3 ≥14.0 36-39 100⁰C
N40M 12.6-12.9 ≥11.6 ≥14.0 38-41 100⁰C
N42M 12.9-13.3 ≥12.0 ≥14.0 40-43 100⁰C
N45M 13.3-13.7 ≥12.5 ≥14.0 43-46 100⁰C
N48M 13.7-14.1 ≥12.9 ≥14.0 45-49 100⁰C
N50M 14.0-14.5 ≥13.0 ≥14.0 47-51 100⁰C
N55M  14.3-14.7  ≥13.0 ≥14.0 50-53 100⁰C
N30H 10.8-11.3 ≥10.0 ≥17.0 28-31 120⁰C
N33H 11.3-11.7 ≥10.5 ≥17.0 31-34 120⁰C
N35H 11.8-12.2 ≥10.9 ≥17.0 33-36 120⁰C
N38H 12.2-12.6 ≥11.3 ≥17.0 36-39 120⁰C
N40H 12.6-12.8 ≥11.6 ≥17.0 38-41 120⁰C
N42H 12.9-13.3 ≥12.0 ≥17.0 40-43 120⁰C
N45H 13.3-13.7 ≥12.3 ≥17.0 43-46 120⁰C
N48H 13.7-14.1 ≥12.5 ≥17.0 46-49 120⁰C
N50H  14.0-14.3 ≥13.3 ≥17.0 47-50 120⁰C
N52H  14.3-14.7  ≥13.5 ≥17.0 50-53 120⁰C
N30SH 10.8-11.3 ≥10.1 ≥20.0 28-31 150⁰C
N33SH 11.3-11.7 ≥10.6 ≥20.0 31-34 150⁰C
N35SH 11.8-12.2 ≥11.0 ≥20.0 33-36 150⁰C
N38SH 12.2-12.6 ≥11.4 ≥20.0 36-39 150⁰C
N40SH 12.6-12.9 ≥11.6 ≥20.0 38-41 150⁰C
N42SH 12.9-13.3 ≥12.4 ≥20.0 40-43 150⁰C
N45SH 13.2-13.7 ≥12.6 ≥20.0 42-46 150⁰C
N48SH  13.6-14.0  ≥13.0 ≥20.0  46-49 150⁰C
N50SH  14.0-14.5   ≥13.5 ≥20.0 48-51 150⁰C
N28UH 10.4-10.8 ≥9.6 ≥25.0 26-29 180⁰C
N30UH 10.8-11.4 ≥10.1 ≥25.0 28-31 180⁰C
N33UH 11.4-11.8 ≥10.7 ≥25.0 31-34 180⁰C
N35UH 11.8-12.2 ≥10.8 ≥25.0 33-36 180⁰C
N38UH 12.2-12.6 ≥11.3 ≥25.0 36-39 180⁰C
N40UH 12.5-12.9 ≥11.3 ≥25.0 38-41 180⁰C
N42UH 12.8-13.3 ≥11.6 ≥25.0 40-43 180⁰C
N45UH 13.2-13.6 ≥13.0 ≥25.0 43-46  180⁰C
N28EH 10.4-10.9 ≥9.8 ≥30.0 26-29 200⁰C
N30EH 10.8-11.4 ≥10.1 ≥30.0 28-31 200⁰C
N33EH 11.4-11.8 ≥10.3 ≥30.0 31-34 200⁰C
N35EH 11.8-12.2 ≥10.5 ≥30.0 33-36 200⁰C
N38EH 12.2-12.6 ≥11.3 ≥30.0 36-39 200⁰C
N40EH 12.6-12.9 ≥11.6 ≥30.0   38-41 200⁰C
N28AH 10.4-10.9 ≥9.8 ≥35.0 26-29  230⁰C
N30AH 10.8-11.3 ≥10.1 ≥35.0 28-31 230⁰C
N33AH 11.3-11.8 ≥10.3 ≥33.0 31-34 230⁰C
N35AH 11.8-12.2 ≥10.5 ≥33.0 33-36 230⁰C
N38AH 12.2-12.6 ≥11.0 ≥35.0 36-39 230⁰C
Özellik Sembol Birim Değer
Yoğunluk D g/cc 7,5
Vickers Sertliği Hv D.P.N 570,5
Sıkıştırma Mukavemeti C.S N/mm2 780
Termal Genleşme Katsayısı C// 10-6/°C 7,8
Elektriksel Direnç, r µ Ω.cm 150
Direnç Sıcaklık Katsayısı a 10-4/°C 2,8
Elektriksel İletkenlik s 106S/m 0,667
Termal İletkenlik  k kCal/(m.h.°C) 7,7
Özgül Isı Kapasitesi  c kCal/(kg.°C) 0,12
Gerilme Direnci σUTS, or SU kg/mm2 8
Young Modülü  l / E 1011N/m2 1,5
Bükülme Mukavemeti  b 10-12m2/N 9,8
Sıkıştırılabilirlik s 10-12m2/N 9,8
Sertlik  E.I N/m2 0,64
Poisson Oranı n   0,24
Curie Sıcaklığı Tc °C 310
Mıknatıs Derecesi Kalıcı Mıknatıslanma Zorlayıcı Kuvvet İçsel Zorlayıcı Kuvvet Maximum Enerji Çalışma Sıcaklığı
Br (KG) HcB (KOe) Hci (KOe)  BHmax(MGOe) Tmax
N35 11.8-12.2 ≥10.9 ≥12.0 33-36 80⁰C
N38 12.2-12.6 ≥11.3 ≥12.0 36-39 80⁰C
N40 12.6-12.9 ≥11.4 ≥12.0 38-41 80⁰C
N42 12.9-13.3 ≥11.5 ≥12.0 40-43 80⁰C
N45 13.3-13.7 ≥11.0 ≥12.0 43-46 80⁰C
N48 13.7-14.1 ≥10.5 ≥11.0 45-49 80⁰C
N50 14.0-14.5 ≥10.5 ≥11.0 47-51 80⁰C
N52 14.3-14.8 ≥10.5 ≥11.0 49-53 80⁰C
N55 14.7-15.1 ≥10.5 ≥11.0 53-56 80⁰C
N35M 11.8-12.2  ≥10.9 ≥14.0 34-36 100⁰C
N38M 12.2-12.6 ≥11.3 ≥14.0 36-39 100⁰C
N40M 12.6-12.9 ≥11.6 ≥14.0 38-41 100⁰C
N42M 12.9-13.3 ≥12.0 ≥14.0 40-43 100⁰C
N45M 13.3-13.7 ≥12.5 ≥14.0 43-46 100⁰C
N48M 13.7-14.1 ≥12.9 ≥14.0 45-49 100⁰C
N50M 14.0-14.5 ≥13.0 ≥14.0 47-51 100⁰C
N55M  14.3-14.7  ≥13.0 ≥14.0 50-53 100⁰C
N30H 10.8-11.3 ≥10.0 ≥17.0 28-31 120⁰C
N33H 11.3-11.7 ≥10.5 ≥17.0 31-34 120⁰C
N35H 11.8-12.2 ≥10.9 ≥17.0 33-36 120⁰C
N38H 12.2-12.6 ≥11.3 ≥17.0 36-39 120⁰C
N40H 12.6-12.8 ≥11.6 ≥17.0 38-41 120⁰C
N42H 12.9-13.3 ≥12.0 ≥17.0 40-43 120⁰C
N45H 13.3-13.7 ≥12.3 ≥17.0 43-46 120⁰C
N48H 13.7-14.1 ≥12.5 ≥17.0 46-49 120⁰C
N50H  14.0-14.3 ≥13.3 ≥17.0 47-50 120⁰C
N52H  14.3-14.7  ≥13.5 ≥17.0 50-53 120⁰C
N30SH 10.8-11.3 ≥10.1 ≥20.0 28-31 150⁰C
N33SH 11.3-11.7 ≥10.6 ≥20.0 31-34 150⁰C
N35SH 11.8-12.2 ≥11.0 ≥20.0 33-36 150⁰C
N38SH 12.2-12.6 ≥11.4 ≥20.0 36-39 150⁰C
N40SH 12.6-12.9 ≥11.6 ≥20.0 38-41 150⁰C
N42SH 12.9-13.3 ≥12.4 ≥20.0 40-43 150⁰C
N45SH 13.2-13.7 ≥12.6 ≥20.0 42-46 150⁰C
N48SH  13.6-14.0  ≥13.0 ≥20.0  46-49 150⁰C
N50SH  14.0-14.5   ≥13.5 ≥20.0 48-51 150⁰C
N28UH 10.4-10.8 ≥9.6 ≥25.0 26-29 180⁰C
N30UH 10.8-11.4 ≥10.1 ≥25.0 28-31 180⁰C
N33UH 11.4-11.8 ≥10.7 ≥25.0 31-34 180⁰C
N35UH 11.8-12.2 ≥10.8 ≥25.0 33-36 180⁰C
N38UH 12.2-12.6 ≥11.3 ≥25.0 36-39 180⁰C
N40UH 12.5-12.9 ≥11.3 ≥25.0 38-41 180⁰C
N42UH 12.8-13.3 ≥11.6 ≥25.0 40-43 180⁰C
N45UH 13.2-13.6 ≥13.0 ≥25.0 43-46  180⁰C
N28EH 10.4-10.9 ≥9.8 ≥30.0 26-29 200⁰C
N30EH 10.8-11.4 ≥10.1 ≥30.0 28-31 200⁰C
N33EH 11.4-11.8 ≥10.3 ≥30.0 31-34 200⁰C
N35EH 11.8-12.2 ≥10.5 ≥30.0 33-36 200⁰C
N38EH 12.2-12.6 ≥11.3 ≥30.0 36-39 200⁰C
N40EH 12.6-12.9 ≥11.6 ≥30.0   38-41 200⁰C
N28AH 10.4-10.9 ≥9.8 ≥35.0 26-29  230⁰C
N30AH 10.8-11.3 ≥10.1 ≥35.0 28-31 230⁰C
N33AH 11.3-11.8 ≥10.3 ≥33.0 31-34 230⁰C
N35AH 11.8-12.2 ≥10.5 ≥33.0 33-36 230⁰C
N38AH 12.2-12.6 ≥11.0 ≥35.0 36-39 230⁰C
